Komínky, odvětrání, prostupy BIT - TWOP 50 BIT - Černá

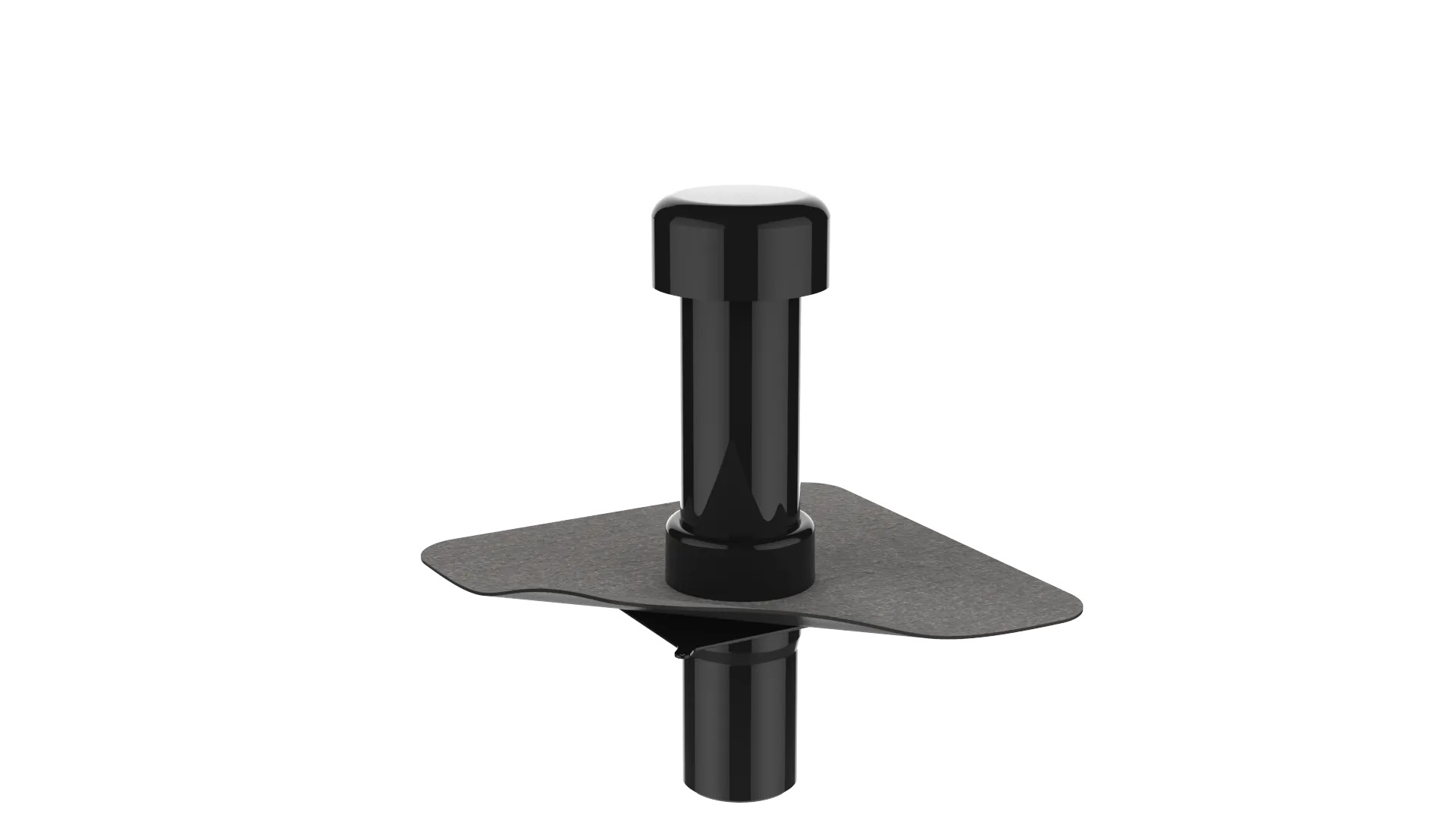

Odvětrání kanalizace TOPWET TWOP 50 BIT

Prvek slouží k vyvedení odvětrávacího potrubí kanalizace přes střešní plášť ploché střechy. Spodní část se zasune do odvětrávacího potrubí, manžeta se napojí na hydroizolaci z asfaltových pásů a dešťová krytka nahoře brání vniknutí vody a nečistot.

Výhody

• Integrovaná manžeta: spolehlivé a rychlé napojení na hydroizolaci střechy
• Těsné napojení na potrubí: pryžový těsnicí kroužek v drážce hrdla
• Dešťová krytka v balení: chrání potrubí před vodou a nečistotami
• Bezúdržbový: při kontrolách stačí ověřit, zda krytka není poškozená

Technické údaje

• Typ: TWOP 50 BIT
• Jmenovitá velikost: DN 50 (pro potrubí vnějšího průměru 50 mm)
• Manžeta: integrovaná manžeta z modifikovaného asfaltového pásu
• Výška nad izolací: 300 mm
• Příslušenství: dešťová krytka (součást balení)
• Barva: černá

Montáž

Do drážky hrdla se vloží pryžový kroužek, spodní část se podle potřeby zkrátí, hrana se zkosí pilníkem, natře kluzným prostředkem a zasune do potrubí nejméně 40 mm. Prvek se mechanicky ukotví k nosné konstrukci. Asfaltová manžeta se natavuje mezi dvě vrstvy hydroizolace s přesahem min. 120 mm tak, aby spoj byl po vodě; u jednovrstvé hydroizolace je potřeba přídavný podkladní pás. Pro prodloužení lze použít trubku PVC HT stejného průměru.
